آشنایی با نقشه سیم کشی ضبط پایونیر | رنگ بندی سیم کشی

بررسی نقشه سیم کشی ضبط پایونیر به شما کمک می کند تا اتصالات صحیح را بر اساس استانداردهای تولید کننده و سیستم برق خودرو برقرار کنید. ضبط‌ های خودرو از جمله تجهیزات مهمی هستند که در سیستم صوتی خودروها استفاده می ‌شوند اما قبل از نصب یک ضبط در خودرو، مهم است که نقشه سیم ‌کشی آن را به درستی درک کرده و از تمام اتصالات صحیح مطمئن شویم.

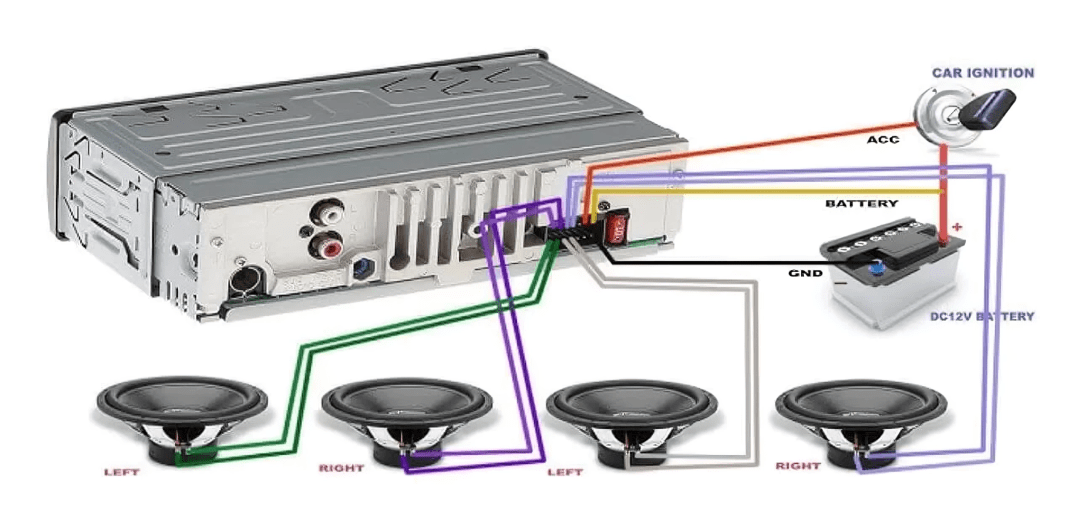

نقشه سیم کشی ضبط خودرو پایونیر

سیم کشی ضبط ماشین بستگی به نوع ضبط و سیستم برق خودرو دارد. روش سیم کشی برای سه نوع متداول ضبط ماشین، یعنی ضبط با استفاده از رابط ISO، ضبط با استفاده از رابط خاص خودرو (برندهای مختلف) و ضبط با استفاده از رابط خاص دستگاه پخش خودرو عبارتند از:
ضبط با استفاده از رابط ISO :
یافتن کابل ISO : در اکثر خودروها، کابل ISO یا کانکتور برای اتصال ضبط به سیستم برق خودرو وجود دارد. این کابل دارای پایه‌ های استانداردی است که با پایه ‌های مشابه در ضبط متناسب می ‌شود.
سیم کشی: با توجه به پایه ‌های مطابق در کابل ISO و ضبط، سیم‌ های مشابه را با یکدیگر اتصال دهید. برای مثال، سیم قرمز برای منبع تغذیه +12، سیم مشکی برای زمین (GND) و سیم زرد برای خروجی صوتی استفاده می ‌شود.
ضبط با استفاده از رابط خاص خودرو:
دستورالعمل تولید کننده: در این حالت، بهتر است به دستورالعمل تولید کننده خودرو و ضبط مراجعه کنید. برندهای مختلف ممکن است استانداردها و سیم کشی متفاوتی داشته باشند.

بیشتر بخوانید: آموزش تنظیمات ضبط پایونیر بعد از برداشتن سر باتری

شناسایی سیم ها: بر اساس دستورالعمل تولید کننده، سیم‌ های مختلف مانند تغذیه، زمین، خروجی صوتی و کنترل ‌ها را شناسایی کنید.
اتصال سیم ‌ها: با توجه به شناسایی سیم‌ ها، سیم‌ های مشابه را با یکدیگر اتصال دهید. ممکن است برای اتصال سیم ‌ها از کانکتورها و یا روش ‌های دیگری استفاده شود.

ضبط با استفاده از رابط خاص دستگاه پخش خودرو:
نصب رابط: برای استفاده از رابط خاص دستگاه پخش خودرو مانند Android Auto یا Apple CarPlay، ابتدا رابط مربوطه را به سیستم برق خودرو نصب کنید. این رابط معمولاً به عنوان یک ماژول جداگانه عمل می‌ کند.
اتصال دستگاه پخش: دستگاه پخش خودرو را به رابط مناسب که به نوع ضبط ماشین و سیستم برق خودرو بستگی دارد، متصل کنید. بهتر است برای سیم کشی دقیق و مطمئن، به راهنمای نصب و دستورالعمل تولید کننده مراجعه کنید. همچنین، در صورتی که احساس نیاز به کمک فنی دارید، بهتر است به یک تکنسین ماهر یا فروشنده متخصص مراجعه کنید تا به شما کمک کند.

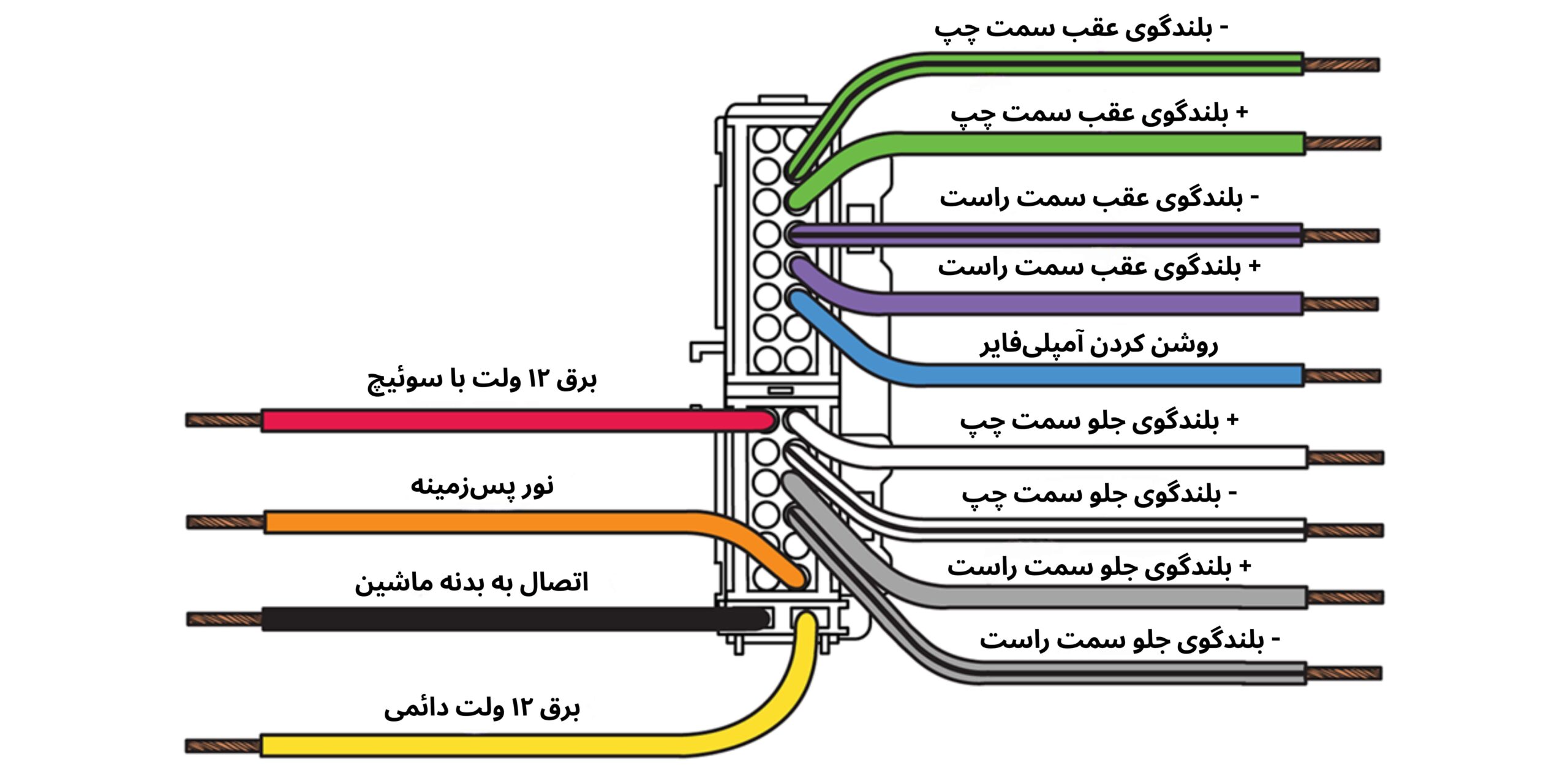

رنگ بندی سیم کشی ضبط پایونیر

رنگ بندی سیم کشی ضبط پایونیر ممکن است بسته به مدل و نوع ضبط و خودرو متفاوت باشد. اما در اکثر موارد، رنگ بندی استاندارد برای سیم کشی ضبط پایونیر به شرح زیر است:
قرمز: اتصال به منبع تغذیه مستقیم باطری خودرو (+12V تغذیه اصلی)
زرد: اتصال به منبع تغذیه باطری خودرو در حالت ON و OFF (+12V تغذیه تنظیمات)
سیاه: اتصال به زمین خودرو (GND)
آبی: اتصال به آنتن رادیویی خودرو (ANT)
سبز و سفید (در بعضی مدل‌ ها): اتصال به سیستم تقویت کننده صدا (AMPLIFIER)
علاوه بر این، سیم ‌های صوتی ممکن است از رنگ‌ های دیگری مانند خاکستری، سبز، سفید و آبی استفاده کنند. برای دقت بیشتر و جلوگیری از اتصالات اشتباه، بهتر است نقشه سیم کشی مربوطه را از منبع معتبری مانند دفترچه راهنما یا وبسایت رسمی پایونیر بررسی کنید. همچنین، توصیه می‌ شود قبل از اقدام به نصب، با یک تکنسین ماهر یا متخصص خودرو مشورت کنید تا به شما در نصب صحیح و ایمن ضبط کمک کند.

امیدوارم به خوبی رنگ سیم های ضبط ماشین را برای شما توضیح داده باشیم.

قطع شدن سیم ریموت ضبط پایونیر

قطع شدن سیم ریموت ضبط پایونیر می‌تواند عملکرد سیستم صوتی خودرو را با مشکل مواجه کند. سیم ریموت که معمولاً به رنگ آبی یا آبی با خط سفید است، برای ارسال سیگنال روشن و خاموش به آمپلی‌فایر یا تجهیزات جانبی صوتی استفاده می‌شود. وقتی این سیم قطع شود، ممکن است آمپلی‌فایر روشن نشود یا به‌درستی کار نکند، در نتیجه صدایی از بلندگوها شنیده نمی‌شود یا کیفیت صدا کاهش می‌یابد. این مشکل می‌تواند به دلیل نصب نادرست، فرسودگی سیم‌کشی، یا فشار فیزیکی و کشیدگی روی سیم ایجاد شود.

برای رفع این مشکل، ابتدا باید مسیر سیم ریموت بررسی شود و از سلامت فیزیکی آن اطمینان حاصل شود. اگر سیم پاره شده یا اتصال آن شل شده باشد، باید با استفاده از سیم‌ لحیم یا کانکتور مناسب آن را ترمیم کرد. همچنین، بررسی فیوزها و اتصالات پشت ضبط نیز ضروری است، زیرا ممکن است قطع شدن برق در این قسمت باعث اختلال در عملکرد ریموت شود. در نهایت، استفاده از یک تعمیرکار متخصص برای بررسی دقیق‌تر توصیه می‌شود، تا از بروز مشکلات بیشتر در سیستم صوتی خودرو جلوگیری شود.

سیم ریموت پشت ضبط پایونیر

سیم ریموت پشت ضبط پایونیر یکی از مهم‌ترین سیم‌ها در سیستم صوتی خودرو است که نقش آن، ارسال فرمان روشن و خاموش به تجهیزات جانبی مانند آمپلی‌فایر، آنتن برقی یا پروسسور صدا است. این سیم معمولاً به رنگ آبی یا آبی با خط سفید در پشت ضبط مشخص می‌شود. وقتی ضبط روشن می‌شود، این سیم ولتاژ ۱۲ ولت را منتقل می‌کند و به دستگاه‌های متصل فرمان می‌دهد تا روشن شوند. وقتی ضبط خاموش می‌شود، ولتاژی ارسال نمی‌شود و تجهیزات نیز خاموش می‌گردند.

در صورت قطع شدن یا خرابی این سیم، دستگاه‌هایی مثل آمپلی‌فایر فعال نمی‌شوند و ممکن است بلندگوها صدا نداشته باشند. برای نصب صحیح، سیم ریموت باید به ورودی ریموت آمپلی‌فایر یا سایر تجهیزات متصل شود و اتصال آن با نوار چسب برق یا کانکتور محکم و ایمن باشد تا از قطع شدن در اثر لرزش خودرو جلوگیری شود. در برخی مدل‌های پایونیر، ممکن است دو سیم آبی وجود داشته باشد: یکی مخصوص آنتن برقی (Power Antenna) و دیگری برای آمپلی‌فایر. توجه به تفاوت این دو سیم در دفترچه راهنمای ضبط اهمیت دارد.

بیشتر بخوانید: بررسی انواع ارور ضبط پایونیر

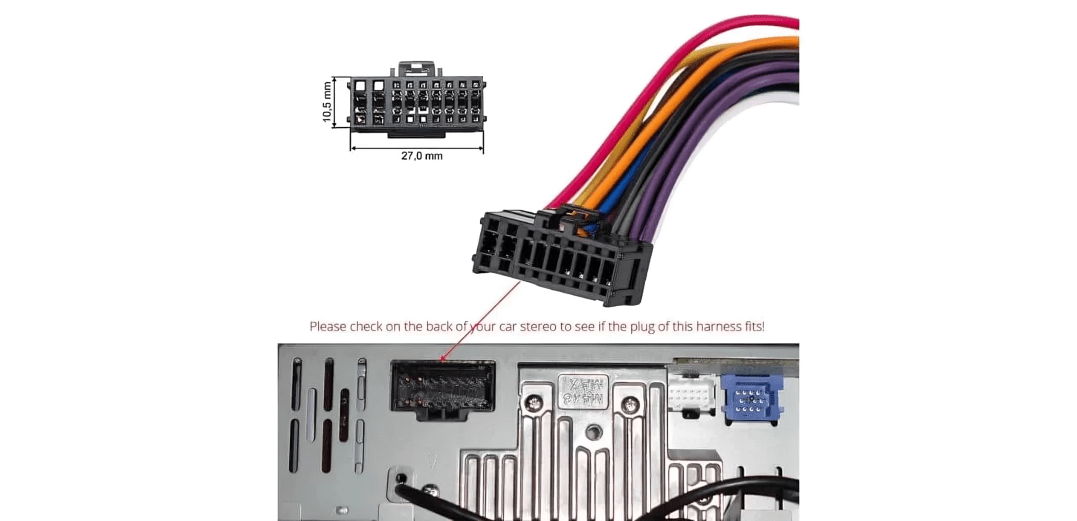

آموزش نصب سوکت ضبط پایونیر

نصب سوکت ضبط پایونیر نیازمند چند مرحله اساسی است که عبارتند از:
آماده ‌سازی ابزارها و متعلقات:
سوکت ضبط پایونیر: سوکت مناسب برای ضبط پایونیر را تهیه کنید. این سوکت شامل پایه‌ های مختلف است که به سیم‌ های ضبط متصل می ‌شوند.
ابزارهای دستی: از جمله پیچ‌ گوشتی، نگهدارنده سیم و سایر ابزارهای مورد نیاز برای نصب.
متعلقات نصب: کابل‌ های مختلف، کانکتورها، بندهای کابل و سایر متعلقات نصب را آماده کنید.

شناسایی سیم‌ ها: نخستین گام در نصب سوکت ضبط پایونیر، شناسایی سیم ‌های مورد استفاده است. برخی از سیم‌ های معمول شامل قرمز، زرد، سیاه و سبز می ‌شوند که به ترتیب به منبع تغذیه (+12V تغذیه اصلی)، تغذیه تنظیمات، زمین و آنتن رادیویی خودرو متصل می‌ شوند. با مطالعه نقشه سیم‌ کشی ضبط پایونیر دقیق ترین شناسایی را انجام دهید.



سیم ‌کشی و اتصال سوکت: با توجه به رنگ‌ ها و نقشه سیم‌ کشی، سیم ‌ها را به منبع تغذیه، تغذیه تنظیمات، زمین و آنتن رادیویی خودرو متصل کنید. از کانکتورها و برق ‌رسان ‌ها برای اتصال سیم‌ ها به سوکت ضبط استفاده کنید. سیم ‌ها را به طور صحیح درون کانکتورها قرار دهید. اگر سوکت شامل پایه ‌های متفاوت است، سیم ‌ها را به پایه ‌های متناظر بر اساس رنگ و نقشه سیم‌ کشی متصل کنید.

نصب سوکت: پس از اتصال سیم‌ ها به سوکت، سوکت را در جای مناسب نصب کنید. معمولاً سوکت بر روی داشبورد یا قسمتی از پنل کناری خودرو قرار می ‌گیرد. از براکت ‌ها یا پیچ‌ ها برای نصب سوکت استفاده کنید. همچنین، مطمئن شوید که سوکت به طور محکم و ایمن نصب باشد.
تست و بررسی: پس از نصب سوکت، سیم‌ ها را به ضبط پایونیر متصل کنید. سپس باتری خودرو را مجدداً وصل و ضبط را روشن کنید. بررسی کنید که ضبط به درستی روشن می ‌شود و تمام عملکردها به درستی کار می ‌کنند. همچنین، کاربرد صدا و تنظیمات را بررسی کنید تا اطمینان حاصل شود که نصب به درستی انجام شده است.

آموزش سيم كشي نصب سیستم صوتی ماشین در خانه

نصب ضبط ماشین در خانه می ‌تواند کمی پیچیده باشد، اما با رعایت و توجه به جزئیات و استفاده از ابزارهای مناسب، شما می‌ توانید ضبط مورد نظر خود را در خودرو نصب کنید. راهنمای کلی برای نصب انواع ضبط ماشین در خانه شامل موارد زیر می شود:
ابزارهای لازم جهت نصب:

• ضبط خودرو: ضبط ماشین مورد نظر را تهیه کنید.
• نقشه سیم‌ کشی: نقشه سیم‌ کشی مربوط به ضبط ماشین را از تولید کننده یا منبع معتبر دیگری دریافت کنید.
• ابزارهای دستی: ابزارهایی مانند سنگ میل، پیچ گوشتی، کابل برشی و ابزارهای دیگر را آماده کنید.
• متعلقات نصب: کابل ‌های مختلف، کانکتورها، برق‌رسان ‌ها، بندهای کابل و سایر متعلقات نصب را تهیه کنید. این متعلقات ممکن است با توجه به نقشه سیم ‌کشی و سیستم برق خودرو متفاوت باشند.
• آماده ‌سازی: قبل از هر چیز، برق خودرو را قطع کنید. این اقدام از لحاظ ایمنی بسیار مهم است.نقشه سیم‌کشی را به دقت مطالعه کنید و با تمام اجزا و اتصالات آن آشنا شوید.

• سیم‌ کشی: با توجه به نقشه سیم‌ کشی، سیم‌ ها را بر اساس رنگ و علامت‌ های مشخص شده در نقشه به هم متصل کنید. رعایت صحیح رنگ‌ ها و علائم برای جلوگیری از اتصالات اشتباه بسیار مهم است. از کانکتورها و برق ‌رسان ‌ها برای اتصال سیم‌ ها به ضبط ماشین استفاده کنید. سیم‌ ها را به طور صحیح درون کانکتورها قرار دهید. در صورت نیاز، از بندهای کابل استفاده کنید تا سیم‌ ها را به هم بچسبانید.
• نصب ضبط: پس از اتصال سیم‌ ها، ضبط را در جای مناسبی نصب کنید. برای نصب درست، دستورالعمل ‌های تولید کننده ضبط را دنبال کنید.
• تست و تنظیمات: پس از نصب، باتری خودرو را مجدداً متصل کرده و برق خودرو را روشن کنید. اگر همچنان با مشکل اتصال ضبط به خودرو مواجه بودید می توانید با برداشتن سر باتری به تنظیم و انجام اتصالات صحیح ضبط بپردازید. ممکن است با برداشتن سر باتری، تنظیمات قبلی ضبط شما ریست شده باشد. شما می توانید با مطالعه مقاله ” تنظیمات ضبط پایونیر بعد از برداشتن سر باتری” مشکل خود را برطرف نمایید.ضبط را تست کرده و از صحت عملکرد آن اطمینان حاصل کنید. از تمامی ویژگی ‌ها و امکانات ضبط استفاده کرده و صدا را بررسی کنید. در صورت لزوم، تنظیمات صدا، کیفیت صدا و سایر تنظیمات را بر اساس تمایل‌ ها و نیازهای خود تنظیم کنید.

توجه داشته باشید که نصب ضبط ماشین در خانه ممکن است بسته به نوع خودرو، ضبط و نقشه سیم‌ کشی متفاوت باشد.

نقشه سیم کشی ضبط پایونیر شامل مجموعه ‌ای از سیم‌ ها و اتصالات الکتریکی است که برای نصب و اتصال ضبط پایونیر در خودرو استفاده می ‌شود. این نقشه سیم کشی به کاربران کمک می ‌کند تا به درستی و به طور صحیح ضبط را به سیستم برق خودرو متصل کنند.
آشنایی با نقشه سیم کشی ضبط پایونیر برای اتصال درست و صحیح ضبط به سیستم برق خودرو بسیار حائز اهمیت است. با استفاده از این نقشه سیم کشی، کاربران قادر خواهند بود ضبط را به درستی نصب و بهره‌ برداری کنند و از تمام ویژگی ‌ها و عملکردهای آن بهره ببرند.
